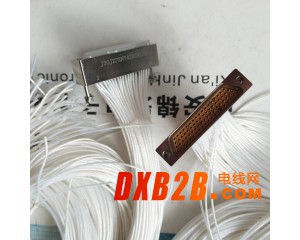

J30JHT系列微型矩形电连接器
产品特点
对应美国ITT Cannon的MDM系列产品；
采用绞线式弹性插针（俗称麻花针），接点密度高；
尾端形式有甩线式、焊杯式、直插印制板式；
芯数：有9、15、21、25、31、37、A51、51、69、100芯十种规格
产品体积小、重量轻、接点密度高、系列化程度高；
本系列的产品的锁紧组件按订货要求与产品组装在一起供货，如不需要锁紧组件应在订货合同中说明；
产品性能符合GJB2446的要求。
主要技术特征
|
环境温度 |
-55℃---+125℃ |
接触电阻 |
≦10m欧 |
|
相对湿度 |
+40℃达95% |
绝缘电阻 |
≧5000M欧 |
|
振动 |
10Hz-2000Hz 294m/s² |
介质耐压 |
800V
|
|
冲击 |
980m/s² |
机械寿命 |
500次 |
|
加速度 |
735m/s² |
瞬断时间 |
≦1us |
|
额定电流 |
3A |
盐雾时间 |
96h |
产品选用必知事项
J30J HT□ TJ/ZK □□□□□ - □□□
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①主称代号：J30J
②外壳结构与材料：铝合金化学镀镍、外壳法兰盘孔直径（9-69芯为Φ2.31、100芯为Φ3.7）
③接触件数目：9、15、21、25、31、37、A51、51、69、100
④连接器与接触件种类：TJ—插头装插针；
ZK—插座装插孔；
⑤接触件尾端形式：
Ⅰ型 00-甩线式，压接导线线规AWG26(导线牌号，长度按需）
CA-甩线式，压接C55/0112-26导线，甩线长450mm;
CB-甩线式，压接C55/0112-26导线，甩线长900mm;
Ⅱ型 SA-焊杯式
ND-直插印制板，引脚长度2.77mm，9-37芯间距2.54mm*排距1.91mm。51-100芯间距1.91mm*排距1.91mm。
NE-直插印制板，引脚长度3.65mm，9-37芯间距2.54mm*排距1.91mm。51-100芯间距1.91mm*排距1.91mm。
NF-直插印制板，引脚长度4.37mm，9-37芯间距2.54mm*排距1.91mm。51-100芯间距1.91mm*排距1.91mm。
J30JHT压接导线基本型
产品特点
1.用户应根据设备的安装方式选择锁紧组件，并在订货型号中注明；
2.接触件与导线的端接方式为压接，导线线芯截芯面积0.1mm²-0.15mm².此外，还可采用0.07mm²的导线，但产品型号特殊。
3.插头合件型号：J30JHT-9、15、21、25、31、37、A51、51、69、100TJ/TK
4.插座合件型号：J30JHT-9、15、21、25、31、37、A51、51、69、100ZJ/ZK
产品型号
J30JHT-9TJ00000 J30JHT-9ZK00000
J30JHT-15TJ00000 J30JHT-15ZK00000
J30JHT-21TJ00000 J30JHT-21ZK00000
J30JHT-25TJ00000 J30JHT-25ZK00000
J30JHT-31TJ00000 J30JHT-31ZK00000
J30JHT-37TJ00000 J30JHT-37ZK00000
J30JHT-A51TJ00000 J30JHT-A51ZK00000
J30JHT-51TJ00000 J30JHT-51ZK00000
J30JHT-69TJ00000 J30JHT-69ZK00000
J30JHT-100TJ00000 J30JHT-100ZK00000
J30JHT压接导线基本型
产品特点
1.用户应根据设备的安装方式选择锁紧组件，并在订货型号中注明；
2.接触件与导线的端接方式为压接，导线线芯截芯面积0.1mm²-0.15mm².此外，还可采用0.07mm²的导线，但产品型号特殊。
3.插头合件型号：J30JHT-9、15、21、25、31、37、A51、51、69、100TJ/TK
4.插座合件型号：J30JHT-9、15、21、25、31、37、A51、51、69、100ZJ/ZK
产品型号
J30JHT-9TJSA000 J30JHT-9ZKSA000
J30JHT-15TJSA000 J30JHT-15ZKSA000
J30JHT-21TJSA000 J30JHT-21ZKSA000
J30JHT-25TJSA000 J30JHT-25ZKSA000
J30JHT-31TJSA000 J30JHT-31ZKSA000
J30JHT-37TJSA000 J30JHT-37ZKSA000
J30JHT-A51TJSA000 J30JHT-A51ZKSA000
J30JHT-51TJSA000 J30JHT-51ZKSA000
J30JHT-69TJSA000 J30JHT-69ZKSA000
J30JHT-100TJSA000 J30JHT-100ZKSA000
J30JHT直插印制板型
产品特点
1.接触件尾端与印制板的连接方式为直插式，且网格尺寸9-37芯为1.91*2.54（行*列），51、100芯为1.91*1.91（行*列）
用户应根据设备的安装方式选择锁紧组件，并在订货型号中注明；
2.
产品型号
J30JHT-9TJN□N04-SFK J30JHT-9ZKN□N04-SFK
J30JHT-15TJN□N04-SFK J30JHT-15ZKN□N04-SFK
J30JHT-21TJN□N04-SFK J30JHT-21ZKN□N04-SFK
J30JHT-25TJN□N04-SFK J30JHT-25ZKN□N04-SFK
J30JHT-31TJN□N04-SFK J30JHT-31ZKN□N04-SFK
J30JHT-37TJN□N04-SFK J30JHT-37ZKN□N04-SFK
J30JHT-A51TJN□N04-SFK J30JHT-A51ZKN□N04-SFK
J30JHT-51TJN□N04-SFK J30JHT-51ZKN□N04-SFK
J30JHT-69TJN□N04-SFK J30JHT-69ZKN□N04-SFK
J30JHT-100TJN□N04-SFK J30JHT-100ZKN□N04-SFK
