一 结构

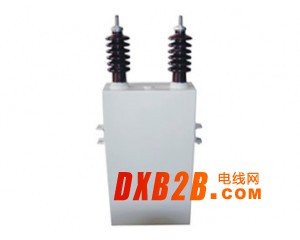

●电容器主要由外壳和心子及出线套管组成，外壳用薄钢板或不锈钢板焊接制成，盖上焊有出线套管，两侧壁上均 焊有供安装，吊运的吊攀，心子由元件、绝缘件组成。元件有用聚丙烯薄膜为介质与铝箔(极板)卷制而成或用聚 丙烯薄膜和电容器纸为介质与铝箔卷制而成。
●高电压并联电容器的内部联接一般为单相形式，用户需要时可提供三相产品。
●部分高压并联电容器内部每个元件串有内熔丝，能及时切除个别击穿的元件，保证电容器整体的正常运行。
●部分高压并联电容器内部装有放电器件，可使电容器断开电源后的剩余电压在10min内由 2Un降至75V以下。根据 购买方需要，可使装置在更短时间内减至更低电压。
二使用环境
安装运行地区的海拔高度不超过2000m，对于海拔高于此限值的地区可提供高原型电容器。安装地区环境空气温度范围为-25~+45℃和-40~+40℃两种。户外(户内通用)使用，安装场所应无有害气体及蒸气，应无导电性或爆炸性尘埃，应无剧烈的机械振动。适用于特殊环境条件的产品可按订货要求提供。
三 操作过电压和过电流
用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值)，持续时间不大于1/2周波的过渡过电压。相应的过渡过电流的峰值可能达到100In。在这种情况下，允许每年操作1000次。当需对电容器作更为频繁的操作时，稳态过电压的量值和持续时间以及过渡过电流均应限制到一个较低的水平。其限值由制造厂和购买方协商确定。
1 BAM6.6/√3-30-1W 6.6/ 3 30 6.58 1
2 BAM6.6/√3-50-1W BWF/BFF/BFM/BAM6.6/ 3 50 10.96 1
3 BAM6.6/√3-100-1W BWF/BFF/BFM/BAM6.6/ 3 100 21.92 1
4 BAM6.6/√3-200-1W BWF/BFF/BFM/BAM6.6/ 3 200 43.84 1
5 BAM6.6/√3-300-1W BWF/BFF/BFM/BAM6.6/3 300 65.77 1
6 BAM6.3/√3-18-1W BWF/BFF/BFM/BAM6.3 18 1.44 1
7 BAM6.3/√3-30-1W BWF/BFF/BFM/BAM6.3 30 2.41 1
8 BAM6.3/√3-50-1W BWF/BFF/BFM/BAM6.3 50 4.01 1
9 BAM6.3/√3-100-1W BWF/BFF/BFM/BAM6.3 100 8.02 1
10 BAM6.3/√3-200-1W BWF/BFF/BFM/BAM6.3 200 16.04 1
11 BAM6.3/√3-300-1W BWF/BFF/BFM/BAM6.3 300 24.06 1
12 BWF/BFF/BFM/BAM BAM10.5/√3-18-1W 10.5 18 0.52 1
13 BAM10.5/√3-30-1W BWF/BFF/BFM/BAM10.5 30 0.87 1
14 BAM10.5/√3-50-1W BWF/BFF/BFM/BAM10.5 50 1.44 1
15 BAM10.5/√3-100-1W BWF/BFF/BFM/BAM10.5 100 2.89 1
16 BAM10.5/√3-200-1W BWF/BFF/BFM/BAM10.5 200 5.78 1
17 BAM10.5/√3-300-1W BWF/BFF/BFM/BAM10.5 300 8.66 1
18 BAM11-16-1W 11/√3 16 1.26 1
19 BAM11-25-1W 11/√3 25 1.97 1
20 BAM11-30-1W 11/√3 30 2.37 1
21 BAM11-50-1W 11/√3 50 3.95 1
22 BAM11-100-1W 11/√3 100 7.89 1
