1.内置放电电阻 2.内置内熔丝 3.湿热带地区使用 4.高原地区使用。
西安锦宏电子有限公司

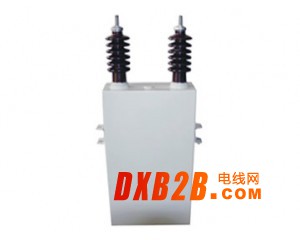

锦宏牌高压滤波电容器
主要技术性能及要求
●电容偏差
A. 带通滤波器用： ≤ ±5% ； B. 高通滤波器用： ≤ ±7.5% 。
●介质损耗角正切值tanδ
A. 不带内熔丝的电容器，20℃下：
对膜纸复合介质： tanδ≤0.0012。
对全膜介质： tanδ≤0.0005。
B. 带内熔丝的电容器，由购买方与我公司协商确定。
●稳态过电压
电容器连续运行电压为1.0Un，且能在总额定谐波电压Uh加以下所规定的基波电压下运行相应的时间为；
在1.10倍额定电压下能够长期运行；
在1.15倍额定电压下每24小时中不超过30分钟；
在1.20倍额定电压下不超过5分钟；
在1.30倍额定电压下不超过1分钟。
●电容器最大允许容量不超过1.35Qn。
●投入运行时，其端子上的剩余电压应不超过0.1Un。
1 AWF AFF AFM AAM 系列 AFM4-2-1W 4 2 0.398 1
2 AFM4-5-1W 4 5 0.995 1
3 AFM4.2-100-1W 4.2 100 18.04 1
4 AFM4.4-80-1W 4.4 80 13.15 1
5 AFM4.6-30-1W 4.6 30 12.97 1
6 AFM6.3-8-1W 6.3 8 0.64 1
7 AFM6.6-30-1W 6.6/ 3 30 6.58 1
8 AFM6.6-50-1W 6.6/ 3 50 10.96 1
9 AFM6.6-100-1W 6.6/ 3 100 21.92 1
10 AFM6.6-200-1W 6.6/ 3 200 43.84 1
11 AFM7-30-1W 7 30 1.95 1
12 AFM7-50-1W 7 50 3.25 1
13 AFM7-100-1W 7 100 6.50 1
14 AFM7-200-1W 7 200 12.99 1
15 AFM7-300-1W 7 300 19.49 1
16 AFM7.2-50-1W 7.2/ 3 50 9.21 1
17 AFM7.2-100-1W 7.2/ 3 100 18.42 1
18 AFM7.2-200-1W 7.2/ 3 200 36.84 1
19 AFM7.2-300-1W 7.2/ 3 300 55.26 1
20 AFM7.2-100-1W 7.2 100 6.14 1
21 AFM7.2-125-1W 7.2 125 7.67 1
22 AFM7.2-150-1W 7.2 150 9.21 1
23 AFM7.2-175-1W 7.2 175 10.75 1
24 AFM7.2-200-1W 7.2 200 12.28 1
25 AFM7.2-233.3-1W 7.2 233.3 14.33 1
26 AFM7.2-250-1W 7.2 250 15.35 1
27 AWF AFF AFM AAM 系列 AFM7.2-300-1W 7.2 300 18.43 1
28 AFM7.2-334-1W 7.2 334 20.51 1
29 AFM7.37-269-1W 7.37 269 15.76 1
30 AFM7.6-150-1W 7.6 150 8.27 1
31 AFM7.6-200-1W 7.6 200 11.02 1
32 AFM7.6-120-1W 7.6/ 3 120 19.84 1
33 AFM7.6-150-1W 7.6/ 3 150 24.80 1
34 AFM8-100-1W 8 100 4.97 1
